2008.10.31 金曜日: 本日も、富士市で建築中の、次世代パッシブソーラー「そよ風」システム搭載の家の、システムの施工風景をご紹介致します。

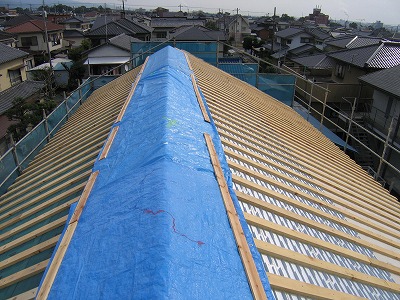

こんな具合に、システムの下地部分は完成しました。
青いシートは、屋根工事が終わるまでの養生です。

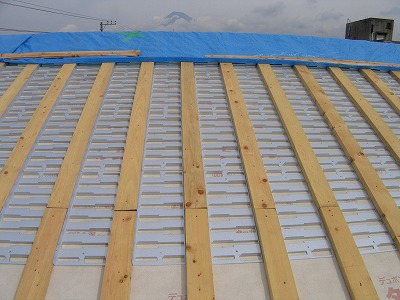

向かって右側が南面の屋根ですが、棟（屋根の一番高い部分）に近い部分の色が違うのがお分かり頂けるでしょうか？

こんな感じになっています。

もっとよってみると…、

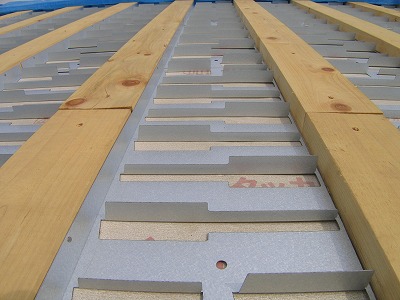

両サイドが空気層を作るための桧の桟です。
その間にはめ込んであるのが、錆びにくいガルバリウム鋼板製の採熱板と呼ばれる板です。

空気層を通る間に太陽の熱で暖められた空気が、この採熱板の所で、
蛇じゃんけんの様に、
くねくね進みながら…、
また、渦を巻きながら…、
屋根材の鋼鉄板から、さらに熱を得て、今までご紹介してきた集熱チャンバー内に運ばれます。

これがある事によって、屋根面にガラスを載せずにすんでいるのがＯＭソーラーとの大きな違いの一つです。

こんな板ぐらい板金屋にハサミで切らせて曲げれば…、
とも思いますが、ちゃんとした特許のものだそうで、多分、角度といい、数といい、計算され尽くされたものなのでしょう。

あまり書くと、製造元の社長さんも見てくれているそうなので、怒られちゃいますので、この辺にしときましょう（笑）。

流石に危険なので、屋根の上には登って頂く事は出来ませんが、この辺は、写真も含め、内部の機械と一緒に、明日の構造見学会ではご紹介させて頂こうと思っています。

ぜひお越し下さいませ。

明日（11/01の土曜日）の構造見学会の詳細はこちらをクリック下さい。
